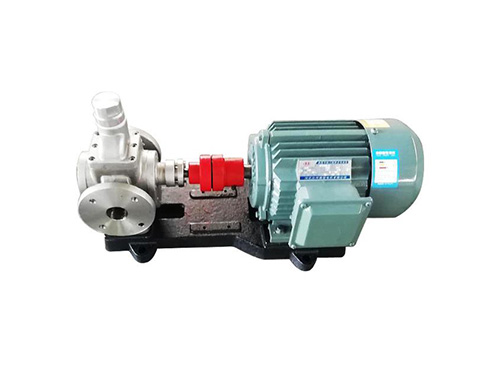

YCB系列不锈钢圆弧齿轮泵
产品详情


宏誉泵阀1

YCB系列不锈钢圆弧齿轮泵适用于输送不含固体颗粒和纤维,无腐蚀性,温度不高于80℃,粘度为5×10-6~1.5×10-3m2/s(5-1500cSt)的润滑油或性质类似润滑油的其它液体,以及用于液压传动系统。

YCB系列不锈钢圆弧齿轮泵在输油系统中可用作传输,增压泵;

YCB系列不锈钢圆弧齿轮泵在燃油系统中可用作输送,加压,喷射的燃油泵;

YCB系列不锈钢圆弧齿轮泵在液压传动系统中可用作提供液压动力的液压泵;

YCB系列不锈钢圆弧齿轮泵在工业行业中,均可作润滑油泵用。

YCB系列不锈钢圆弧齿轮泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封(特别要求,可选用磁力驱动,零泄露结构)等组成。齿轮采用双圆弧正弦曲线齿形制造。它与渐开线齿轮相比突出的优点是齿轮啮合过程中齿廓面没有相对滑动,所以齿面无磨损,运转平稳,无因液现象,噪音低、寿命长、效率好。该泵摆脱了传统设计的束缚,使得齿轮泵在设计、生产和使用上进入了一个新的行业。

YCB系列不锈钢圆弧齿轮泵设有保护阀作为超载保护,保护阀全回流压力为泵额定排出压力的1.5倍。也可在允许排出压力范围内根据实际需要另行调整。但注意本保护阀不能作减压阀长期工作,需要时可在管路上另行安装。

泵轴端密封设计为两种形式,一种为机械密封,一种是填料密封,可根据YCB不锈钢圆弧齿轮泵具体使用情况和用户要求确定。

从主轴外伸端向泵看,为顺时针旋转。

技术参数:

型号流量
Q
转速
n
r/min

排出压力
p
Mpa
   汽
蚀余量
r
m
效率
η
%

电动机
m3/h频率
Hz
功率KW

型号
YCB0.6-0.60.69100.65.532500.75Y90S-6
1.01390500.75Y80L2-4
0.71130600.75Y90S-6
1.21710600.75Y80L2-4
YCB0.6-1.60.69101.67.070501.1Y90L-6
1.01400501.5Y90L-4
0.71130601.1Y90L-6
1.21710601.1Y90S-4
YCB1.6-0.61.69100.65.542500.75Y90S-6
2.51400501.1Y90S-4
1.91130601.1Y90L-6
3.01710601.5Y90L-4
YCB1.6-1.61.69401.67.071502.2Y112M-6
2.51440504Y112M-4
1.91150602.2Y112M-6
3.01750604Y112M-4
YCB3.3-0.63.39400.65.060501.5Y100L-6
5.01420502.2Y100L1-4
4.01150601.5Y100L-6
6.01730602.2Y100L1-4
YCB3.3-1.63.39601.67.072505.5Y132M2-6
5.01440507.5Y132M-4
4.01170604Y132M1-6
6.01750607.5Y132M-4
YCB4-0.64.09400.65.060501.5Y100L-6
6.01420502.2Y100L1-4
4.81150602.2Y112M-6
7.21730603Y100L2-4
YCB4-1.64.09601.67.072505.5Y132M2-6
6.01440507.5Y132M-4
4.81170605.5Y132M-6
7.21750607.5Y132M-4
YCB8-0.68.09600.65.061503Y132S-6
12.01440505.5Y132S-4
9.61170604Y132M1-6
14.41750605.5Y132S-4
YCB8-1.68.09701.67.0755011Y160L-6
12.014605015Y160L-4
9.611706011Y160L-6
14.417606015Y160L-4
YCB10-0.610.09600.65.062504Y132M1-6
15.01440505.5Y132S-4
12.01170605.5Y132M2-6
18.01750607.5Y132M-4
YCB10-1.610.09701.67.0765011Y160L-6
15.014705015Y160L-4
12.011706011Y160L-6
18.017706018.5Y160L-4
YCB20-0.620.09700.65.068507.5Y160M-6
24.01170607.5Y160M-6
YCB25-0.625.09700.65.5695011Y160L-6
30.011706011Y160L-6
YCB30-0.630.09700.65.5705011Y160L-6
36.011706011Y160L-6
YCB40-0.640.09700.65.5725015Y180L-6
48.011806015Y180L-6
YCB50-0.650.09700.65.5725022Y200L2-6
60.011806022Y200L2-6
